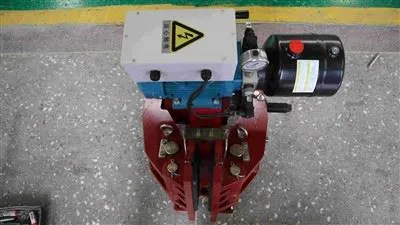

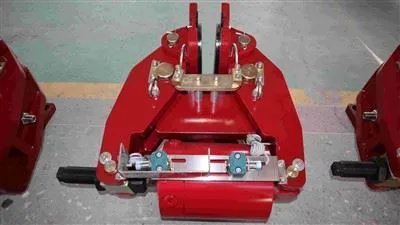

Rūpnieciskās drošības disku bremzes









Modeļa nozīme



Pasūtījuma piemērs

(SBD250-A-1600×30 IRL nozīmē, ka tā nominālais saspiešanas spēks ir 250 KN ar atbrīvošanas ierobežojuma slēdzi un I versijas uzstādīšanas A veida drošības bremzēm. Bremžu diska diametrs ir 1600 mm un diska biezums ir 30 mm.)



---

---

---

SBD{0}}Rūpnieciskās drošības disku bremzes





Uzstādīšanas shēma

• Bremzēšanas moments: M=μ×d1×F(Nm)
• Tajā: μ-berzes koeficienta vērtība μ=0.35

d1-diska berzes diametrs d1=D-135(mm)
vai D-155(mm) (pēdējais ir īpaši izmantots SBD315-A)

F-kopējais iespīlēšanas spēks (KN)

• Piezīmes:1)D-Bremžu diska diametrs Φ800 Mazāks vai vienāds ar ΦD Mazāks vai vienāds ar Φ1800(mm)

2) d2 maks. pieļaujamais cilindra vai rumbas diametrs d2=D-270 (mm)



Bremžu tips	Kopējais ciamp spēks (KN)	Bremzēšanas spēks (KN)	Cilindra spiediens (bar)	Eļļas tilpums (ml)	Atbrīvotais klīrenss (mm)	Izmēri (mm)								Svars (kg)
						A	C	d	d2 maks	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 Mazāks vai vienāds ar ΦD Mazāks vai vienāds ar Φ1800	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

Piezīme. Sākotnējie SBD{0}}A sērijas drošības bremžu veidi ir SBD. Jāsaglabā konkrētā veida un struktūras lielums.



---

---



SBD{0}}B rūpnieciskās drošības disku bremzes

Uzstādīšanas shēma

• Bremzēšanas moments: M=μ×d1×F(Nm)
• Tajā: μ-berzes koeficienta vērtība μ=0.35

d1-diska berzes diametrs d1=D-150(mm)

F-kopējais iespīlēšanas spēks (KN)

• Piezīmes:1) D-Bremžu diska diametrs D lielāks vai vienāds ar Φ1800(mm)

2) d2 maks. pieļaujamais cilindra vai rumbas diametrs d2=D-360 (mm)



Bremžu tips	Nominālais skavas spēks (KN)	Bremzēšanas spēks (KN)	Cilindra spiediens (bārs)	Eļļas tilpums (ml)	Atbrīvots klīrenss (mm)	Izmēri (mm)							Svars (kg)
						A maks	A1maks	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Lielāks vai vienāds ar Φ800	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Lielāks vai vienāds ar Φ800	310

Sākotnējie SBD{0}}B sērijas drošības bremžu veidi ir SBB.

Friktona koeficients: statiskais 0,4, dinamiskais 0,35.

Piezīme: Konkrētā tipa un struktūras izmērs ir jāsaglabā.



---



SBD-C rūpnieciskās drošības disku bremzes

Uzstādīšanas shēma

• Bremzēšanas moments: M=μ×d1×F(Nm)
• Tajā: μ-berzes koeficienta vērtība μ=0.35

d1-diska berzes diametrs d1=D-220(mm)

F-kopējais iespīlēšanas spēks (KN)

• Piezīmes:1) D-Bremžu diska diametrs D lielāks vai vienāds ar Φ1800(mm)

2) d2-maks. pieļaujamais cilindra vai rumbas diametrs d2=D-500 (mm)



Bremžu tips	Nominālais skavas spēks (KN)	Bremzēšanas spēks (KN)	Cilindra spiediens (bārs)	Eļļas tilpums (ml)	Atbrīvots klīrenss (mm)	Izmēri (mm)			Svars (kg)
						A maks	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Lielāks vai vienāds ar Φ1800	660
SBD365-C	365	262	80	275	1~2	790	570	Lielāks vai vienāds ar Φ1800	720
SBD425-C	425	306	95	275	1~2	790	570	Lielāks vai vienāds ar Φ1800	730

Sākotnējie SBD{0}}C sērijas drošības bremžu veidi ir SBB.

Berzes koeficients: Statiskais 0,4, dinamiskais 0,35.

Piezīme: Konkrētā tipa un struktūras izmērs ir jāsaglabā.



---

---



SBD{0}}D rūpnieciskās drošības disku bremzes

Uzstādīšanas shēma

Bremzēšanas moments: M=μ×d1×F(Nm)

Tajā: μ-berzes koeficienta vērtība μ=0.35

d1 diska berzes diametrs (mm)

F-kopējais iespīlēšanas spēks (KN)

Piezīmes:1) D-Bremžu diska diametrs D lielāks vai vienāds ar Φ600(mm)

2) d2 — maksimālais pieļaujamais cilindra vai rumbas diametrs (mm)



Bremžu tips	Nominālais skavas spēks (KN)		Bremzēšanas spēks (KN)		Cilindra spiediens (bar)		Eļļas tilpums (ml)		Atbrīvotais klīrenss (mm)			Svars (kg)		Izmēri (mm)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Lielāks vai vienāds ar Φ600
SBD80-D	80		57		80		125					185		Sin20 grāds (D/2-45)+320.5				Cos20 grādi (D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Lielāks vai vienāds ar Φ600
SBD120-D	120		86		85		150					193		Sin20 grāds (D/2-45)+320.5				Cos20 grādi (D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		Sin20 grāds (D2-45)+345				Cos20 grādi (D/2-75)+20				Lielāks vai vienāds ar Φ600



Bremžu tips	Izmēri (mm)
	d1	d2maks		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
Piezīme. Jāsaglabā konkrētā veida un struktūras izmērs
